Leitz PMM-G 大尺寸高精龍門三坐標測量機

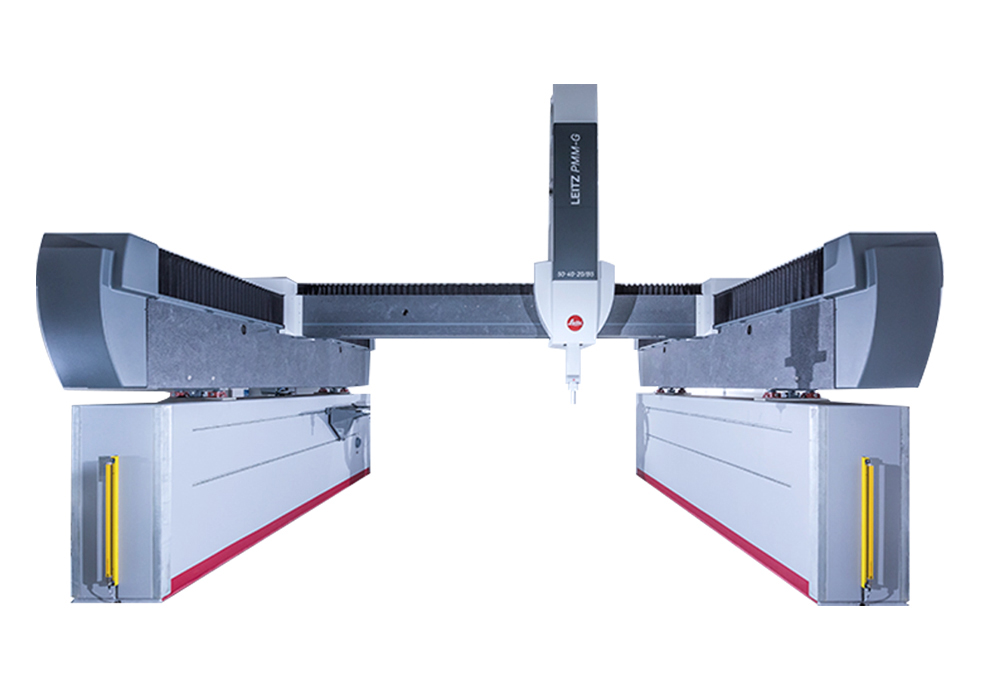

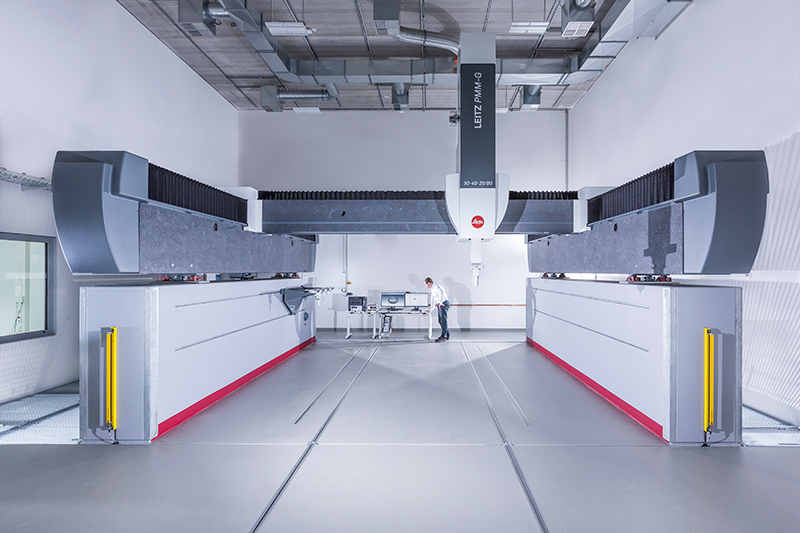

Leitz PMM-G 采用全(quan)新的(de)龍門式(shi)設計理念，為大(da)(da)型工件的(de)輸(shu)送提供便利，行程范圍(wei)可(ke)達7000 x 4000 x 3000 mm，可(ke)檢測齒輪外徑尺寸從(cong)10-4450mm。穩(wen)固的(de)一體(ti)式(shi)U 型地基(ji)，可(ke)以最大(da)(da)限度的(de)降低(di)運動部件的(de)質量，從(cong)而保證了極高(gao)的(de)精度水(shui)準。

通(tong)過(guo)測(ce)(ce)(ce)頭(tou)承載平臺(tai)SENMATION，可以實現多種(zhong)形式(shi)傳感器集(ji)成在一臺(tai)PMM-G上使用，增(zeng)加了系統測(ce)(ce)(ce)量的(de)靈活性，測(ce)(ce)(ce)量能(neng)力實現從傳統接(jie)觸(chu)式(shi)到(dao)光學非接(jie)觸(chu)式(shi)，從固定(ding)式(shi)測(ce)(ce)(ce)頭(tou)到(dao)可分度旋(xuan)轉(zhuan)測(ce)(ce)(ce)頭(tou)，從常規幾何尺寸到(dao)微觀幾何量的(de)擴充。

技術特點

01 Leitz PMM-G系(xi)列是采用龍門落地式設(she)計的(de)(de)高(gao)精度坐標測量(liang)機(ji)。其(qi)高(gao)架(jia)移動龍門設(she)計使得移動部件的(de)(de)質量(liang)最小化。X、Y向厚重(zhong)的(de)(de)花(hua)崗巖(yan)導軌采用2點式支撐安裝方式。陶瓷Z軸配有精密導向系(xi)統

02 堅固(gu)的花崗巖導軌

采(cai)用(yong)龍門式(shi)結構，橫梁通過專利接合技術進行(xing)連接，避免任何不必要的側(ce)向力

03 各軸(zhou)采用空氣軸(zhou)承(cheng)

配備具有故障安全保(bao)護措施以(yi)及電子氣(qi)隙監控(kong)裝(zhuang)置，從而確保(bao)精密、無磨損的(de)運動，保(bao)證長(chang)期的(de)使(shi)用(yong)壽命，工作噪聲小

04 陶瓷 Z 軸

采用大(da)截面(mian)，可(ke)抗(kang)扭轉并對溫(wen)度(du)影(ying)響不敏感(gan)，在18-22℃內確保精度(du)

05 超(chao)長 Z 軸(zhou)

超長定制Z軸，幾乎不存在測量上(shang)的局限(xian)

06 支(zhi)持長探針

采用LSP-S系(xi)列掃描探(tan)測系(xi)統，快速而精準(zhun)

07 采用高分辨率光柵系統

系(xi)統(tong)分辨率(lv)高(gao)達0.005um, 保證(zheng)了(le)機器精準定位(wei)及高(gao)重(zhong)復(fu)性

08 隔振技術

采用(yong)主動式減振，從而隔離地面振動對(dui)機(ji)器精度(du)的影(ying)響

09 地基的水平

采用(yong)高(gao)度控制系統進(jin)行調整，獨立于被測工件的(de)重量。使得機器的(de)高(gao)精(jing)度在(zai)復雜的(de)環境(jing)條件下也能(neng)得到

10 X 軸雙(shuang)驅動和雙(shuang)光柵測量(liang)系(xi)統

有助于機器的(de)動(dong)態特性，并保證絕對同步的(de)運行

11 完(wan)善的安全與碰撞保護(hu)

避免碰(peng)撞，減少維修成本

12 配置(zhi)安全設備

在(zai)測量機前(qian)后安裝激(ji)光(guang)掃描器

13 整合溫度傳感器

溫度變化時對誤差(cha)進行補償

產品參數

型號(hao)	行(xing)程范圍（mm）	外形尺寸(cun)（mm）
30.20.12	300020001200	505049004370
40.20.12	400020001200	605049004370
50.20.12	500020001200	715049004370
60.20.12	600020001200	815049004370
70.20.12	700020001200	955049004370
30.30.12	300030001200	505059004370
40.30.12	400030001200	605059004370
50.30.12	500030001200	715059004370
60.30.12	600030001200	815059004370
70.30.12	700030001200	955059004370
50.40.12	500040001200	715071004370
60.40.12	600040001200	815071004370
70.40.12	700040001200	955071004370
50.45.12	500045001200	715076004370
60.45.12	600045001200	815076004370
70.45.12	700045001200	955076004370
30.20.16	300020001600	505049004770
40.20.16	400020001600	605049004770
50.20.16	500020001600	715049004770
60.20.16	600020001600	815049004770
70.20.16	700020001600	955049004770
30.30.16	300030001600	505059004770
40.30.16	400030001600	605059004770
50.30.16	500030001600	715059004770
60.30.16	600030001600	815059004770
70.30.16	700030001600	955059004770
50.40.16	500040001600	715071004770
60.40.16	600040001600	815071004770
70.40.16	700040001600	955071004770
50.45.16	500045001600	715076004770
60.45.16	600045001600	815076004770
70.45.16	700045001600	955076004770
30.20.20	300020002000	505049005570
40.20.20	400020002000	605049005570
50.20.20	500020002000	715049005570
